일반적인 유압 씰의 유형 및 선택
일반적인 유압 씰의 유형 및 선택 : 유압 실린더에 일반적으로 사용되는 유압 씰에는 주로 O- 링, 립 씰 및 결합 씰이 포함됩니다.
1, O 링
O 형 씰링 링은 단면 O 형, 단순형, 고무 재질 및 폴리 우레탄에 대한 내마모성이 떨어지기 때문에 주로 유압 시스템의 정적 씰링에 사용됩니다.
2. 립 씰
U 자형 씰링 링 : U 자형 씰링 링의 씰링 성능은 더 좋지만 단독으로 사용하면 쉽게 구를 수 있습니다. U 자형 씰링 링의 마찰 저항은 상대적으로 크고 작동 압력이 증가함에 따라 증가합니다. 따라서 U 자형 씰링 링은 작동 압력이 낮거나 이동 속도가 낮은 유압 실린더에만 적합합니다.
V 자형 씰링 링 : V 자형 씰링 링은지지 링 및 압력 링과 함께 사용해야합니다. V 자형 씰링 링은 씰링 성능이 우수합니다. 사용되는 밀봉 링의 수는 작동 압력에 따라 결정될 수 있습니다. 씰링 링은 압력 링을 조정하여 보상 할 수 있습니다. V 자형 씰링 링의 단점은 구조가 복잡하고 마찰 저항이 상대적으로 크다는 것입니다. 따라서 V 자형 씰링 링은 이동 속도가 낮고 작동 압력이 높은 유압 실린더에만 적합합니다.
V 자형 씰링 링
YX 유형 씰링 링 : YX 유형 씰링 링은 단면 폭 대 높이 비율이 2보다 크며 사용 안정성에 대한 요구 사항에 따라 YX 유형 씰링 링의 작동 립이 비 작동 립보다 짧습니다. 그래서 YX 형 씰링으로 구멍으로 나뉘어 있습니다. YX 형 씰링 링은 링과 샤프트에 사용됩니다. YX 타입 씰링 링은 사용할 때 롤링되지 않으므로 YX 타입 씰링 링은 고압 및 고속 유압 실린더에 적합합니다.
3. 결합 씰
레이스 형 링 : 레이스 형 링은 합성 고무 O 형 씰링 링과 천 고무 Y 형 씰링 링이 중첩되어 구성되어 있으며 자체 변형에 의존하여 씰링 표면에 더 높은 초기 접촉 응력을 생성하여 압력 누출을 방지합니다. 액체의. 유압 실린더가 작동 중일 때 압력 오일은 O- 링 씰의 탄성 변형을 일으키고, 항상 Y- 링 씰의 씰링 립을 조이고 확장하여 씰링 표면에 가깝게 만들고 초기 접촉 응력과 함께 만듭니다. 압력 오일의 누출을 방지하기 위해.
Glyd 링 : Glyd 링은 O 형 고무 씰 링과 PTFE로 채워진 사각 씰 링으로 구성됩니다. Glyd ring은 Hole 용 Glyd ring과 Shaft 용 Glyd ring으로 나눌 수 있으나 봉인되어 있습니다. 메커니즘은 동일하며 변형이 발생하여 압력없는 액체의 누출을 방지하기 위해 봉인 표면에 더 높은 초기 접촉 응력이 발생합니다. 유압 실린더가 작동 중일 때 압력 오일은 O 자형 씰링 링의 탄성 변형을 일으켜 사각 씰링 링을 눌러 씰링 표면에 가깝게 만들고 초기 접촉 응력과 함께 압력 오일의 누출을 방지합니다 .

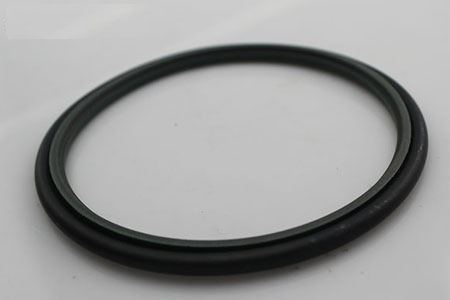

Step Seal : Step Seal의 구조는 Glyd ring과 유사합니다. 또한 O 형 고무 씰링 링과 폴리 테트라 플루오로 에틸렌으로 채워진 특수 모양의 직사각형 또는 사다리꼴 씰링 링으로 구성됩니다. Step Seal은 그리드 링과 같은 구멍으로 나눌 수 있습니다. 스텝 씰과 샤프트는 스텝 씰을 사용합니다. 스텝 씰의 씰링 효과와 씰링 메커니즘은 Glyd 링과 동일하지만 스텝 씰은 단방향 씰링 효과 만 있습니다. Step Seal 및 Glyd 링의 일반적인 특징은 마찰이 적고 크리핑이 없으며 수명이 긴 PTFE 재질로 채워져 있습니다.
